Hunter WA560/22LE-421DT3 Стенд развал-схождения

Под заказ

0 отзывов

3D стенд развал-схождения HawkEye Elite. ПК, мобильный кабинет, 4 камеры, ямное исполнение, трехмерные мишени, поворотные круги.

Производитель: Hunter Engineering (США)

Артикул: WA560/22LE-421DT3

2 247 367 руб

Гарантия: 12 месяцев Доставка по РФ

Описание

Отзывы (0)

Видео

Доставка

Аксессуары

Состав стенда

Компьютерный стенд проверки и регулировки углов установки колес Hunter WA560/20LE-421DT3 на основе 3D измерительной системы HawKeye Elite. Мобильная консоль на базе персонального компьютера, оснащенного программным обеспечением WinAlign®, 4 цифровые видеокамеры высокого разрешения, ямное исполнение, трехмерные мишени.

Обладает функцией QuickCheck (Быстрой Проверки) углов установки колес автомобиля.

ОСОБЕННОСТИ:

Персональный компьютер (WА серия). Работает под управлением операционной системы Windows. Программное обеспечение WinAlign®. Удобные диагностика и эксплуатация. Возможность быстрого восстановления (RECOVERY) без участия сервисных представителей. Оснащен устройствами обработки видео, вывода и обработки звука. Возможность сетевого подключения. Поддерживает смену раскладки клавиатуры в процессе работы. Удобное хранение и вывод информации о заказах. При подключении консоли к интернету - автоматическая выгрузка в он-лайн интегратор HunterNET (оперативный доступ к новейшим спецификациям WebSpecs, ShopResults и так далее). Возможность подключения дополнительного оборудования для выполнения дополнительных процедур (Romess для измерения высоты посадки МВ, CodeLink для обнуления датчика положения рулевого колеса для корректной работы дополнительных систем помощи водителю - ADAS). Возможность подключения Web-камеры (опционально) для включения полученного изображения в распечатку.

Исполнение с кабинетом мобильным, стандартным, с пластиковой отделкой (поставляется в собранном виде). Размеры кабинета с монитором (ВхДхШ): 1727 мм х 597 мм х 813 мм. Принтер входит в комплект.

Датчики четырехкамерные HawKeye Elite (Хокай = соколиный глаз) серии HE421. Две цифровые видеокамеры высокого разрешения. Каждая камера окружена массивом светодиодов, которые выполняют роль фотовспышки (вспыхивают с частотой около 8 раз в секунду). Каждая камера имеет два оптических модуля, каждый из которых обслуживает свою мишень (каждый модуль следит за своим колесом), обеспечивая обзор всех колес автомобиля. Они непрерывно фотографируют проекции геометрических фигур на мишенях, устанавливаемых на колесах. Камеры подключены к цифровому процессору, определяют все параметры по сфотографированной проекции фигуры.

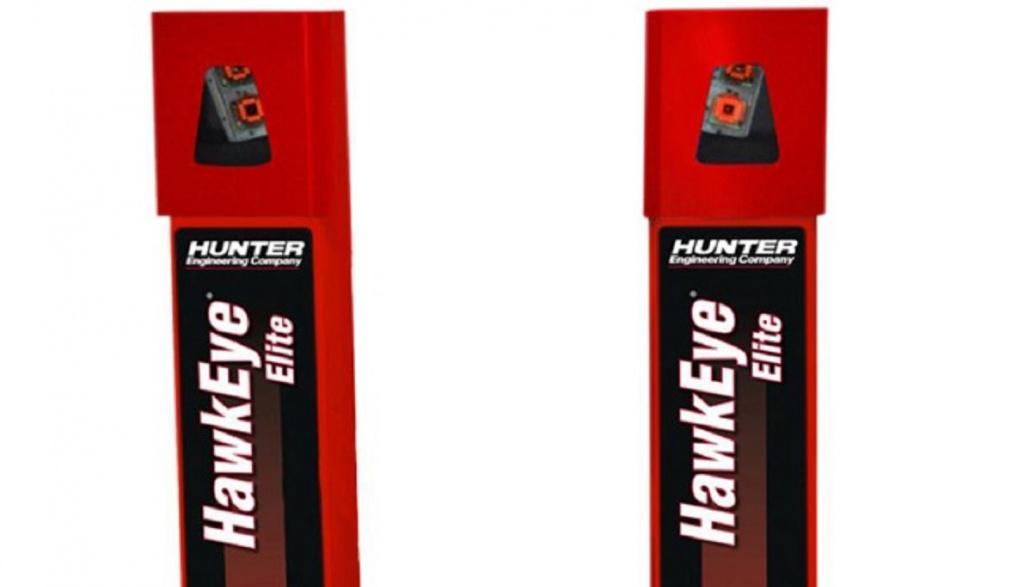

Ямное исполнение. Состоит из 2-х коротких колонн для организации сквозного проезда. Не предназначено для использования совместно с подъемником.

Четыре трехмерных мишени (TD мишени) третьего поколения. Совместимы только с 4-х камерными 3D стендами развал-схождения Hunter WinAligh® с датчиками HawkEye Elite (HE421). Легкие (вес одной мишени вместе с адаптером не превышает 2,7 килограмм), небьющиеся (в них нет никакой электроники), беспроводные трехмерные мишени высокого разрешения, сделанные из высокопрочного пластика. Эти мишени не требуют аккумуляторов и проводов питания. Им не нужна периодическая калибровка на протяжении всего срока эксплуатации стенда (все, что потребуется от Вас - это периодически вытирать пыль с их поверхности). TD-мишени более компактны (по сравнению с HD и гексагональными мишенями предыдущих поколений): ширина одной мишени вместе с адаптером около 23 сантиметров. В стандартную комплектацию входят удлинители адаптеров, которые подходят для колёсных дисков с выпуклой или глубоко расположенной ступицей и широкоугольные мишени, которые используются для измерения дополнительных углов, таких как максимального угла поворота и обратного схождения в повороте (для измерения продольного наклона поворотного шкворня (кастера) широкоугольные мишени не требуются).

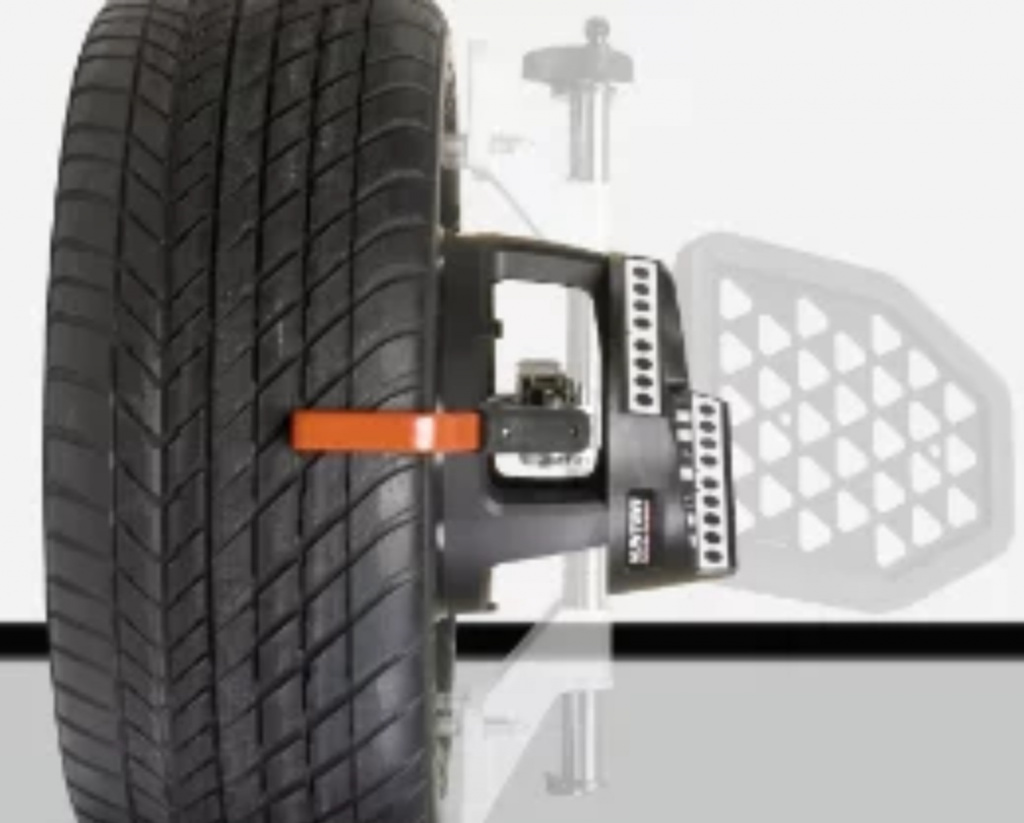

Легкие и прочные адаптеры, Требуется меньше места по ширине

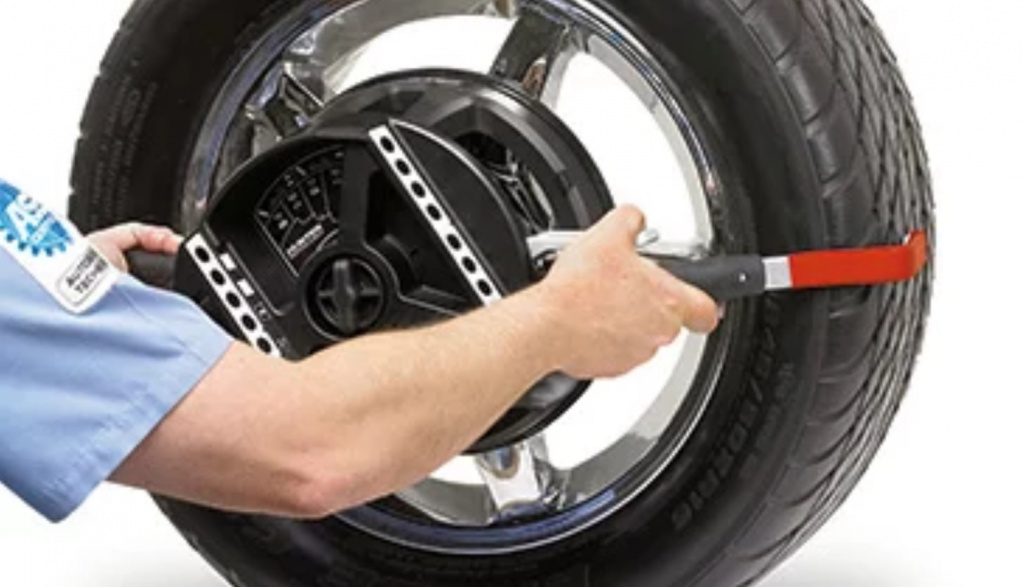

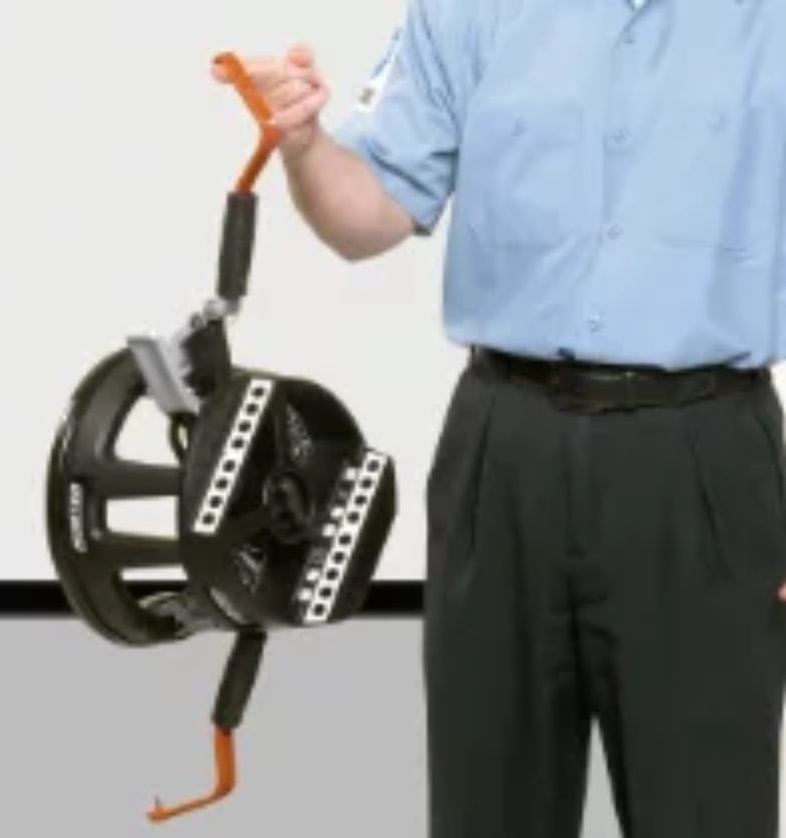

Адаптеры нового поколения QuickClamp^® обеспечивают простую и быструю установку мишеней. Колесные адаптеры новой конструкции, сделанные из прочного пластика, пристыковываются к колесному диску, прижимаясь к нему захватом за шину (покрышку). Инновационная конструкция захвата позволяет установить его практически на любое колесо (для стальных дисков даже не потребуется снятие декоративных колпаков) за счет универсального адаптера, исключая повреждение колесного диска в результате контакта "металла о металл" (адаптер касается диска только сменным защитным резиновым кольцом, запасные резиновые кольца входят в комплект поставки). Благодаря использованию новейшего программного обеспечения и новых 5 МПикс цифровых камер высокого разрешения более не требуется соблюдать центровку адаптеров, достаточно просто установить захваты приблизительно горизонтально на колесо и закрепить рычагом.

Нет риска повредить диск, центровка не требуется, установка 3 сек.

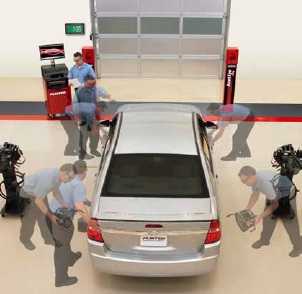

Компенсация биений "докатыванием" автомобиля вперед:

Закатите автомобиль на ровный пол, остановившись у «СТОП»-линии;

Установите колёсные упоры и колесные мишени;

Прокатите автомобиль вперед так, чтобы колесо повернулось на 45⁰ (25…30см в зависимости от диаметра колеса);

Найдите спецификацию автомобиля в базе данных;

Пока печатается результат – снимите колесные мишени.

Отдайте распечатку результата клиенту (или вышлите информацию на электронную почту клиента или на смартфон).

Полная база данных спецификаций автомобилей европейского, американского, японского и китайского рынков. Спецификации получены непосредственно от производителей.

БЕСПЛАТНОЕ обновление базы данных VID спецификаций автомобилей и доступ на WebSpecs в год покупки и следующий год после покупки.

Сохранение базы данных результатов в «облако» ресурса HunterNET.

Цветной LCD монитор 21,5".

Поддержка ЛЮБЫХ принтеров в рамках оболочки Windows.

Видеоиллюстрация работы:

Инструкции

0,0 0 отзывов

Рейтинг основан на мнениях покупателей

Отзывов нет

Написать отзыв

Ваше имя *

Ваша оценка

Ваш коментарий

Отзыв успешно добавлен

Спасибо большое, что оставили свой отзыв! В скором времени он будет обработан модератором.

Это видео демонстрирует, что требуется совсем немного усилий и времени, чтобы проверить автомобили, посетившие сервис по другому поводу (не для ремонта подвески и/или регулировки развал-схождения). Это создаст положительный имидж перед Вашими клиентами, а Вам позволит получить больше заказов на работы по регулировке развал-схождения. Доходность от оказания услуги развал-схождения увеличивается минимум на 30% и растет по мере использования стенда.

Оплата товара

Цена на товары в интернет-магазине действительна ТОЛЬКО для заказов оформленных через интернет-магазин. Цена в офисе компании может отличатся от указанной. При подтверждении заказа покупатель соглашается с условиями договора-оферты поставки товара и производит оплату на основании счета, полученного после оформления заказа.

Оплата заказа юридическими лицами производится только по безналичному расчету. При необходимости может быть оформлен договор поставки..

Оплата заказа физическими лицами может быть произведена как безналичным расчетом (банковским переводом), так и наличными средствами в момент получения заказа (только для покупателей Московского региона).

Оплата по безналичному расчету должна быть произведена в течение ДВУХ рабочих дней после оформления заказа. При отсутствии оплаты в указанные сроки, заказ автоматически аннулируется и резервирование товара снимается.

Так же все покупатели (юридические и физические лица) могут оплатить заказанный товар картами VISA и MasterCard в офисе компании.

Получение товара

Товар отгружается покупателю только после 100% оплаты заказа.

Для юридических лиц: после 100% оплаты заказа и предоставления доверенности на получение и поручения в транспортную компанию. Документы необходимо отправить по факсу: (495) 354 70 30.

Отгрузка осуществляется:

Самовывозом: с 9.00 до 17.00. со склада компании по адресу: Москва, ул. Шоссейная, д.80. Дату и время получения согласовывайте с оператором интернет-магазина.

По Московскому региону:

Товар отгружается в течение 2 дней (в будни в рабочее время) . Стоимость доставки: по Москве (в пределах МКАД) – 500 руб., за пределы МКАД – 500 руб. плюс 40 руб. за каждый километр от МКАД.

Время доставки обговаривайте с оператором магазина.

По России:

Товар отгружается транспортной компанией указанной покупателем. Оплата услуг транспортной компании производится покупателем самостоятельно. Компания-перевозчик получает товар по доверенности от покупателя со склада компании по адресу: г. Москва, ул. Шоссейная, д. 80 с 9.00 до 17.00 в будни. Дату и время получения необходимо согласовать с оператором интернет-магазина. Внимание! Доставка товара до транспортной компании оплачивается по тарифам доставки по г. Москва (500 руб.)
Зап.части, аксессуары и мелкие товары весом до 10 кг - эспресс-почтой за счет покупателя.
Стоимость доставки компанией Мэйджор Экспресс можно рассчитать здесь.

При получении товара, необходимо иметь доверенность на получение.

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ:

Гарантия распространяется на все проданное оборудование в соответствии с настоящими гарантийными обязательствами.
Гарантийный срок на продаваемое оборудование составляет 12 месяцев и исчисляется с даты отгрузки.
Осуществляется по серийному номеру оборудования.
Гарантийные работы осуществляются только по адресу сервисного центра нашей компании или на месте установки (для оборудования, требующего монтажа, при наличии акта о вводе в эксплуатацию).
Транспортные расходы не входят в объем гарантийного обслуживания.

2. ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ:

При отсутствии гарантийного сертификата или документа, подтверждающего дату покупки оборудования

На изделия с механическими повреждениями, следами химического и термического воздействия, а также любыми воздействиями, происшедшими вследствие действия сторонних обстоятельств, не вызванных заводскими дефектами.
На изделия, работоспособность, которых была нарушена вследствие неправильной установки или несоблюдения требований технической документации.
На изделия, вскрытые потребителем или не обученным ремонту данного изделия персоналом.
На детали, имеющие естественный ограниченный срок службы (клапаны, плунжеры, прокладки, уплотнения, сальники, манжеты и т.п.), в том числе на расходные материалы и аксессуары.
Условия гарантии не предусматривают выезд сервисного инженера к месту монтажа оборудования с целью его подключения, настройки, ремонта или консультации.

Hunter 20-2813-1 CodeLink 2 Прибор для калибровки датчика положения рулевого колеса

Производитель: Hunter Engineering (США)

Артикул: 20-2813-1

165 737руб

Под заказ

165 737руб

Подробнее

Под заказ

Компонент	Описание
1. Датчики Hawkeye Elite HE421DT3	Исполнение из 2 коротких колонн для организации сквозного проезда. Данное исполнение НЕ предназначено для использования совместно с подъемником. Возможна совместная работа с любым типом WA кабинетов.
	Используют Мульти-D технологию моделирования для получения точных измерений.
		4 цифровые видеокамеры высокого разрешения непрерывно контролируют положение колесных мишеней в пространстве и обеспечивают мгновенную обработку получаемых данных и передачу результатов в консоль стенда.
		4 трехмерные (TD) мишени: Быстро распознаются камерами; Обеспечивают больший угол видения по вертикали и горизонтали; Компактные и легкие; Имеют полимерные ударопрочные корпуса; Не имеют электроники и не требуют калибровки.
		Комплект из двух кругов поворотных, изменяемой высоты (40 мм или 50 мм). Максимальная нагрузка на круг до 1300 кг.
		4 адаптера быстрого зажима: Захватывают за шину; Быстро фиксируются с помощью пальцевого рычага; Не имеют вращающихся рукояток; Легкие и прочные; Допускается несоосная установка.
		Крюки для адаптеров быстросменные: Для работы с колесами диаметром до 37"; Один тип используется приблизительно в 90% случаев.
		Удлинители адаптеров быстрого зажима: Для работы с колесами, имеющими глубоко расположенную или выступающую ступицу.
		Манжеты защитные для адаптеров и удлинителей, 4+4 шт.
		4 кронштейна хранения адаптеров с мишенями для монтажа на колонну, кабинет или стену, ножничный подъемник или стойки 4-х стоечного подъемника.
	Режимы измерений: «Базовая плоскость» - УУК автомобиля определяются относительно плоскости, параллельной плоскости пола; «Текущая плоскость» - УУК автомобиля определяются относительно плоскости, образуемой мишенями.
	Способы компенсации биений: Прокатывание вперед - самая быстрая процедура с функцией контроля грубых ошибок; Прокатывание назад-вперед – быстрая процедура с дополнительной функцией контроля грубых ошибок; Подъем осей – используется при невозможности или затруднении в выполнении прокатывания автомобиля или при регулировке «без колес». Мишени могут быть скомпенсированы в любом порядке.
2. Кабинет WA560E	Мобильный экономичный с пластиковой отделкой (поставляется в собранном виде).
		Встроенный динамик - позволяет использовать функцию SoundGuide (Звуковой Гид) и прослушивать видеоролики.
	В комплектацию входят:
		Фиксатор педали тормоза.
		Фиксатор рулевого колеса.
	ПРИМЕЧАНИЕ: При использовании программного инструмента WinToe для регулировки схождения, применение фиксатора руля не требуется.
3. Монитор LCD 21.5” *	Формат изображения 16:9. На экране отображаются дополнительные функции широкоэкранной версии ПО WinAlign. Комплект крепления к кабинету включен.
4. Принтер *	Цветной струйный.
5. *Компьютер с ПО WinAlign®**	В комплектацию входят:
	Стандартная конфигурация компьютера; Клавиатура с защитной плёнкой (рус./англ. язык); Мышь оптическая; 2 года бесплатных обновлений спецификаций автомобилей. Доступ к ShopResults	Диски ПО WinAlign® установочные; Электронные ключи доступа; Доступ WebSpecs; DVD-Photo/Video опция; Руководство пользователя; Лицензия на использование ОС Microsoft Windows.
	ПО WinAlign® имеет крупнейшую базу данных спецификаций автомобилей c возможностью ее пополнения через Интернет (WebSpecs), а также возможность повышения эффективности управления СТО с помощью предоставляемого производителем интегратора HunterNET®:
		ShopResults® – Все проверенные автомобили выгружаются в "облако". Нет необходимости хранить информацию на жестком диске и засорять шкафы бумагой.

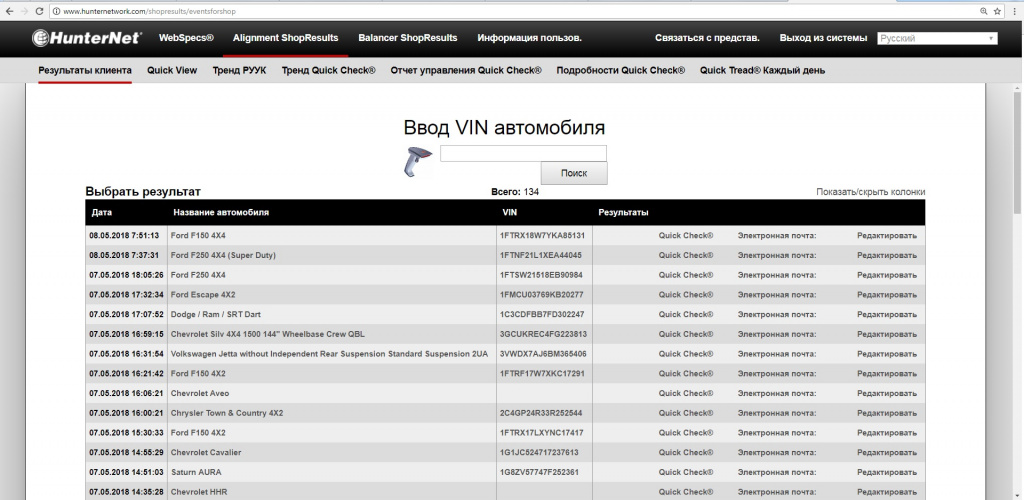

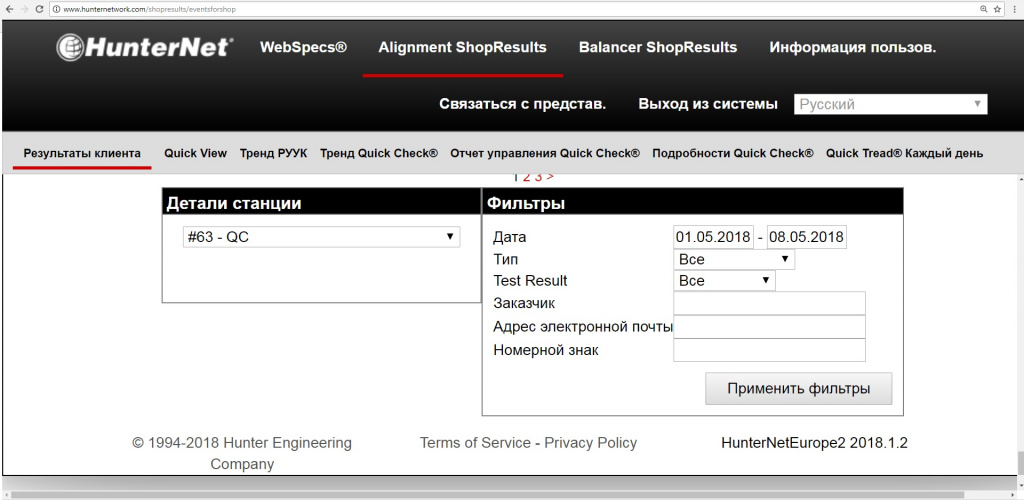

		Поиск результатов (фильтр) - Отбор по результатам ("зеленая/красная зона"), по произвольному периоду, за неделю, месяц, квартал, год...

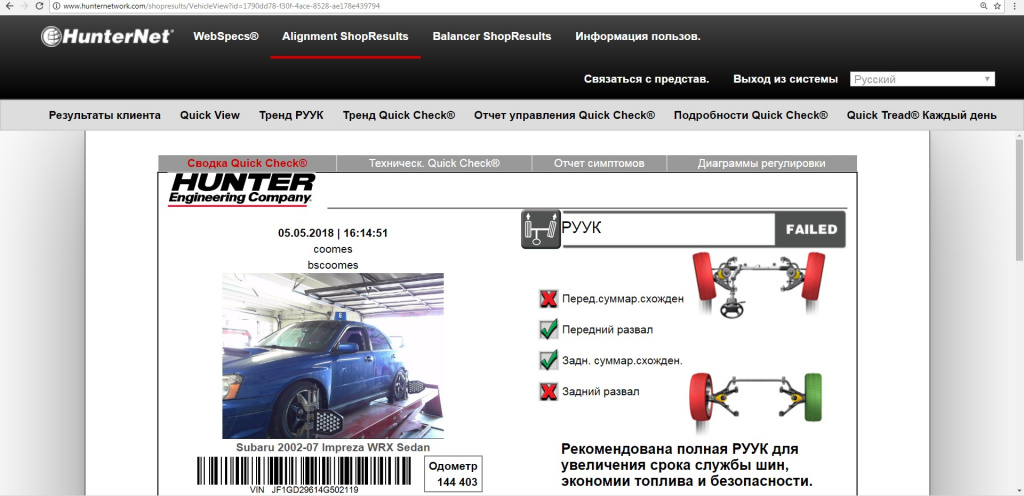

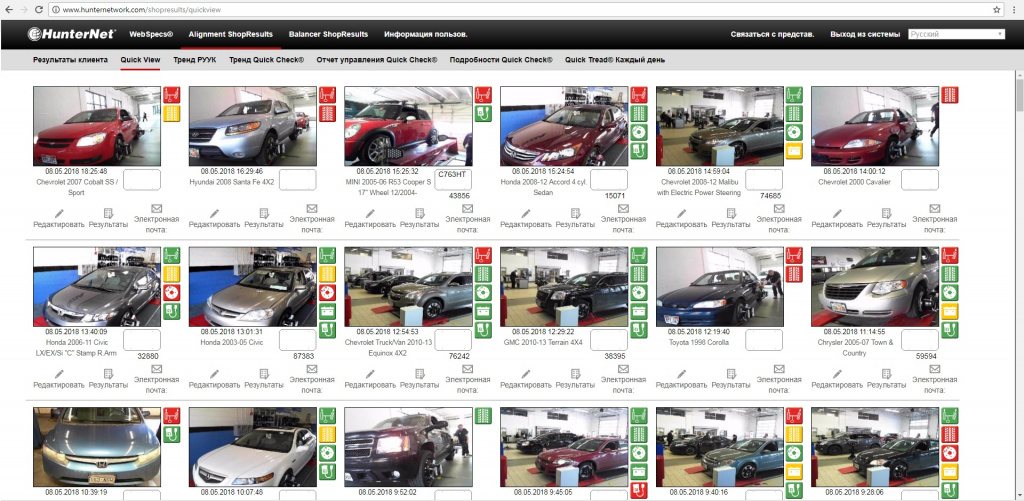

		Быстрый просмотр - Все результаты наглядно отражены (фото автомобиля, проведенная проверка, результат). Можно внести изменения, распечатать, отправить клиенту (на э/почту или смартфон).

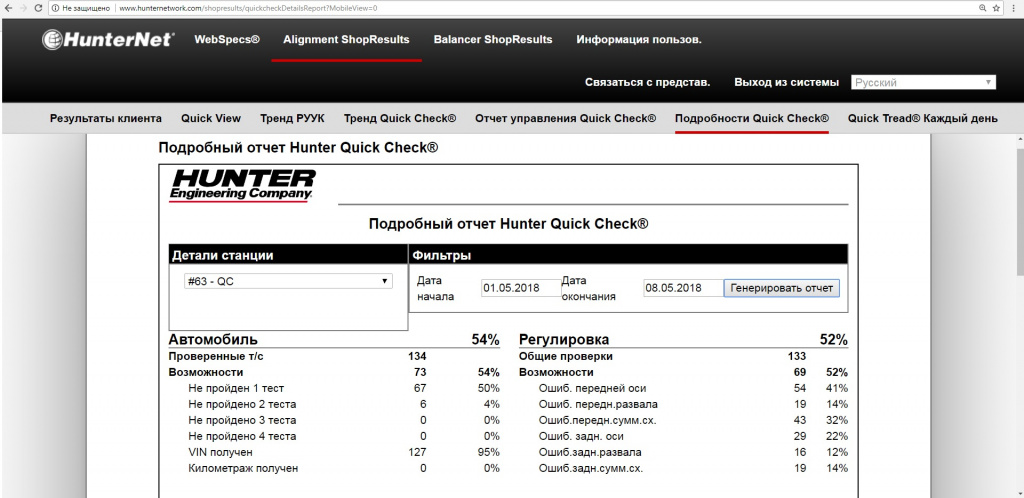

		Сводка результатов - Все результаты детализированы и выражены в процентном соотношении по каждой оси.

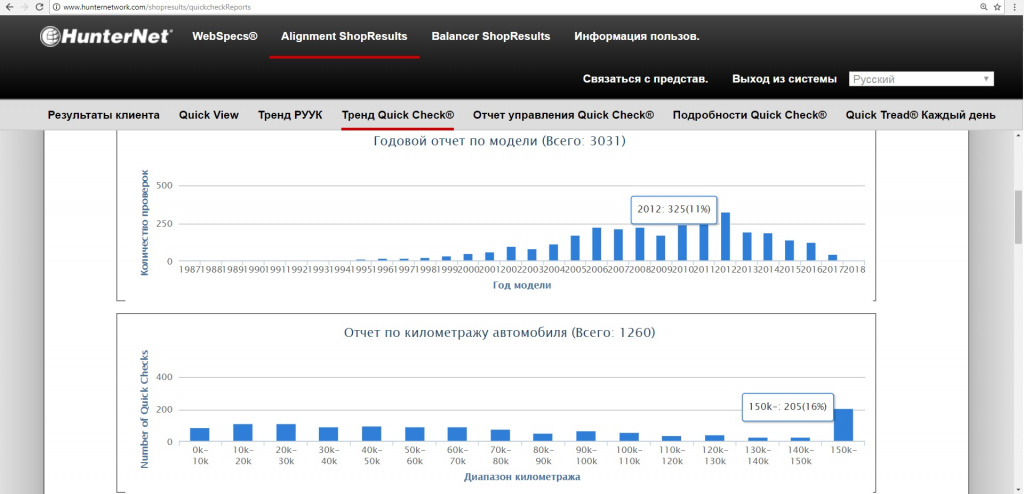

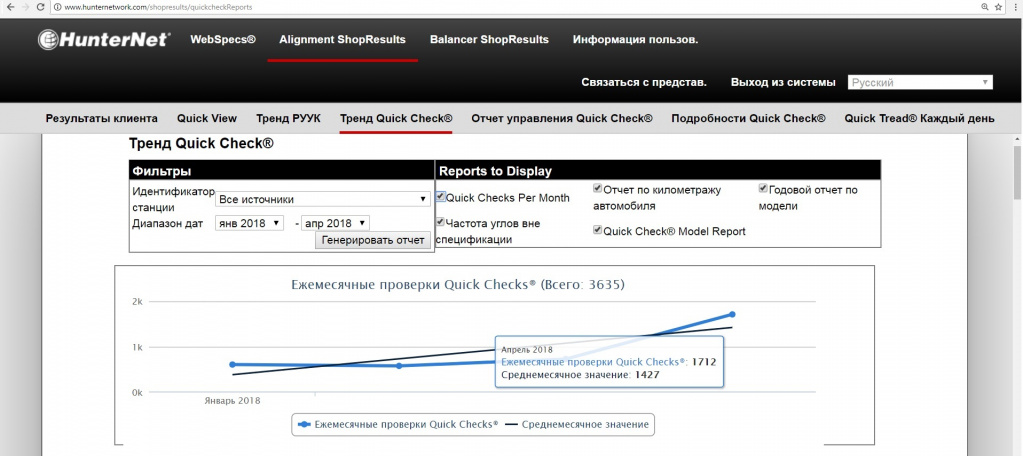

		Графики - Вы можете анализировать эффективность работы СТО по месяцам, годам, любой произвольный период.
		Диаграммы - Вы можете анализировать, какого года выпуска и какие марки автомобилей чаще нуждаются в регулировках, что даёт понимание рынка для формирования акций и привлечения новых клиентов.

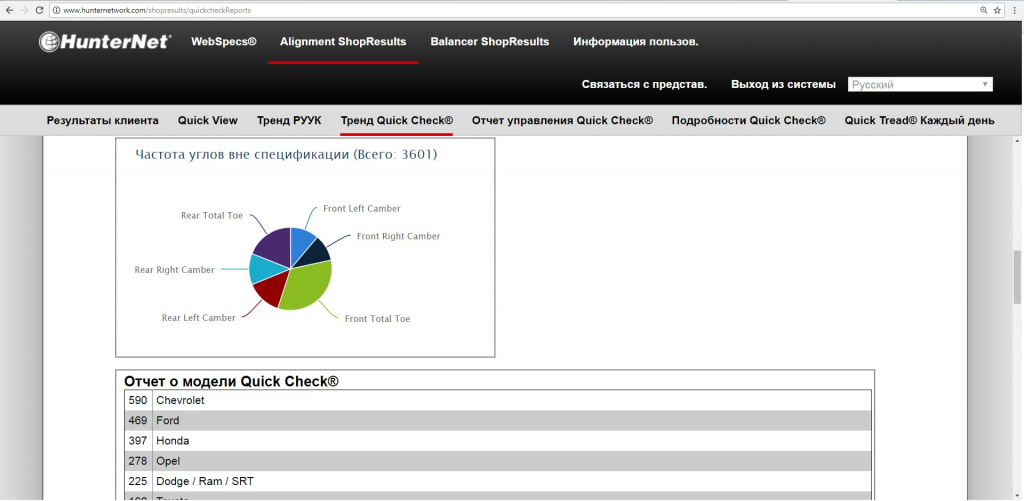

		Анализ нарушения регулировок - Удобные круговые диаграммы с разбивкой в процентном соотношении по типу угла, по осям (какой угол на какой оси чаще выходит из зоны спецификаций производителя).

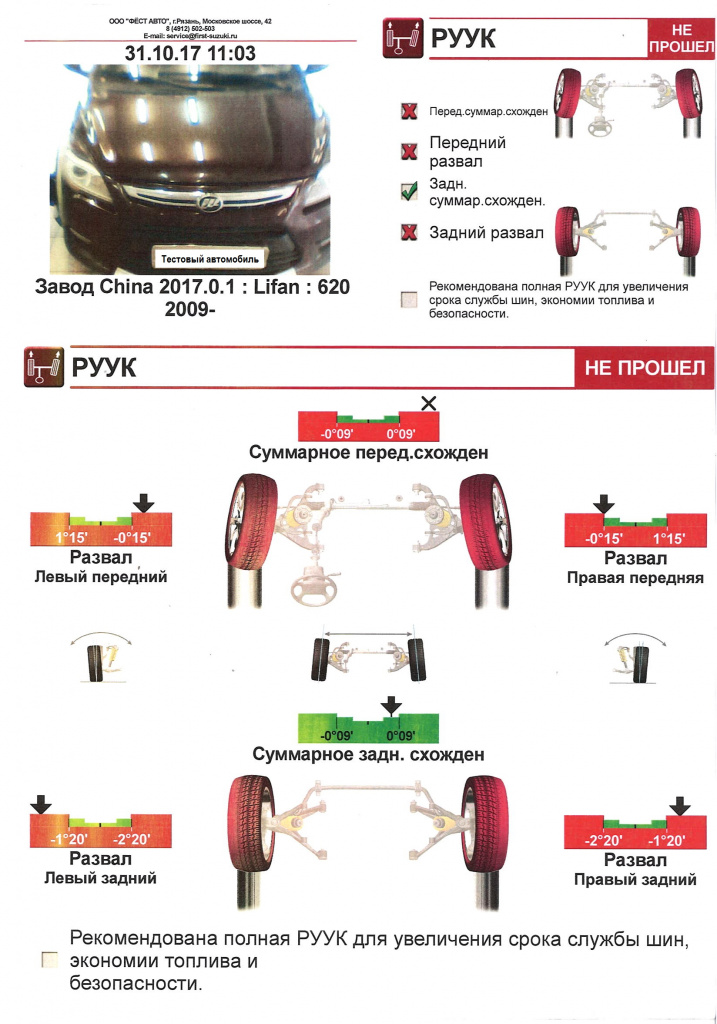

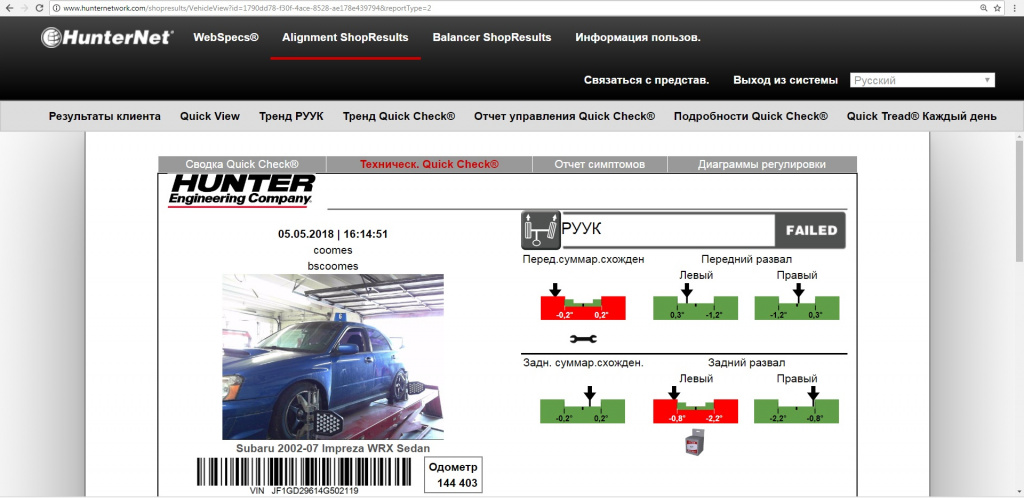

		Распечатка данных – Помогает показать клиенту с помощью подробных цветных распечаток результат проверки, а также обосновать необходимость проведения регулировок.
		Результаты онлайн - Вы можете не распечатывать результат, а направить клиенту ссылку на электронную почту или смартфон.

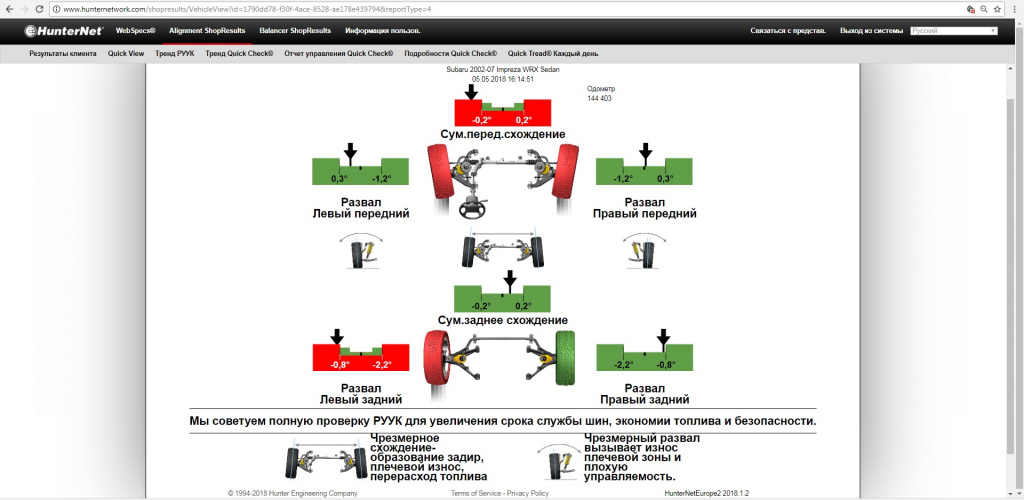

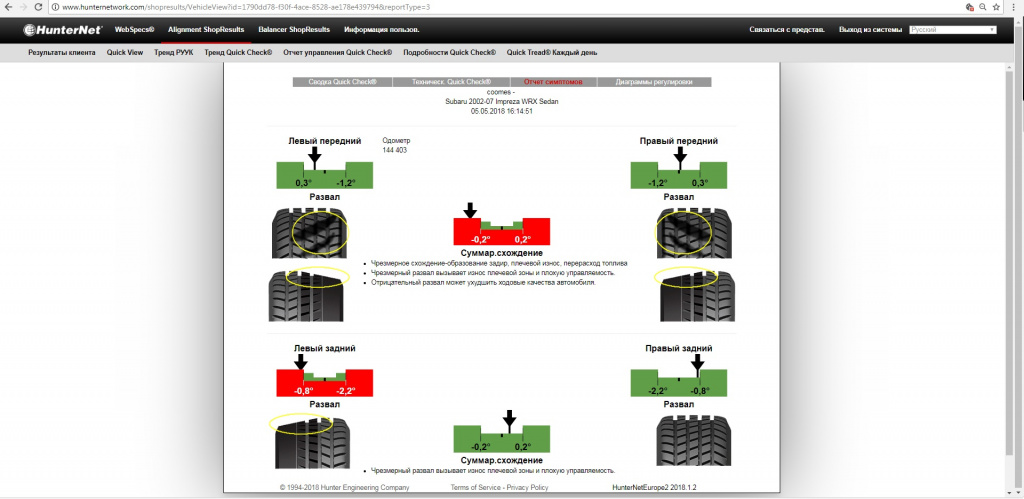

		Последствия нарушения УУК - в понятном графическом виде. Вам намного проще будет продать услугу по регулировке.
		Понятные диаграммы - Еще один вариант отражения он-лайн результатов. Чем понятнее результаты, тем выше степень доверия к сервису, тем легче клиенту принять решение о необходимости регулировок.
		CodeLink™ – Быстро и легко перенастраивает датчик угла положения рулевого колеса в соответствии с требованиями OEM для корректной работы системы стабилизации курсовой устойчивости. Примечание: Требуется комплект 20-2813-1.
		TouchRemote™ – Позволяет с помощью Apple iPhone, iPod touch и iPad устройств дистанционно работать с WinAlign, обеспечивая: Отображение значений УУК в реальном времени; Контроль и управление WinAlign; Возможность просмотра регулировочных иллюстраций и изображений. Примечание: Требуется к-т 20-2477-1, WinAlign 11.1 и бесплатное приложение "HunterTouchRemote" с iTunes®. Компьютер должен быть оснащен Wi-Fi адаптером.
		Ассистент заезда - Позволяет безопасно и легко спозиционировать автомобиль на подъемнике/яме без посторонней помощи. Видеоинформация с веб-камеры выводится на экран монитора и включается в распечатку результатов проверки. Примечание: Требуется веб-камера.

* - внешний вид может отличаться
